Una fuente para la mesa de trabajo

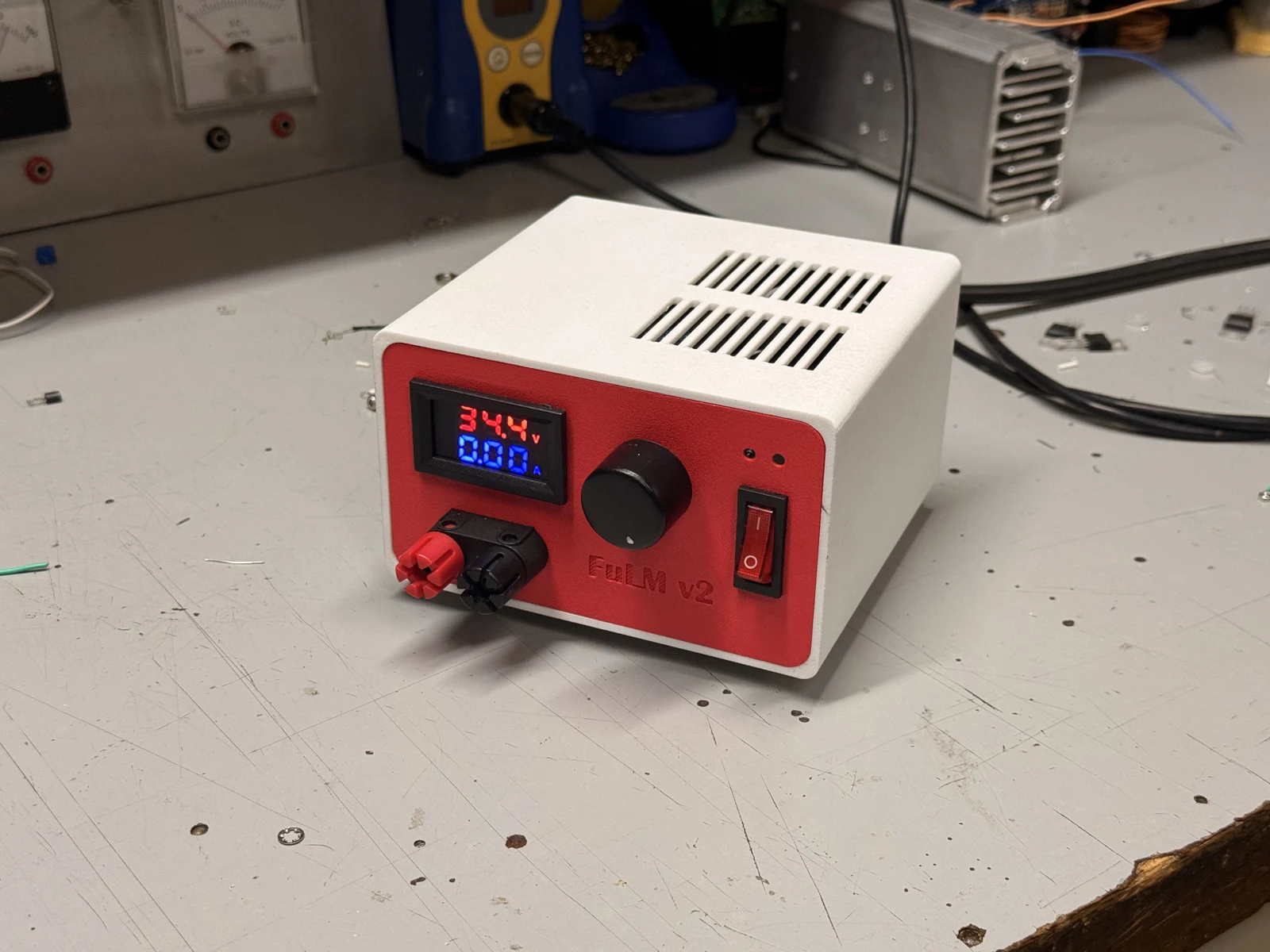

FuLM v2 es una fuente de voltaje positivo ajustable basada en el LM317. Integra una placa propia, un control de voltaje y un gabinete con lectura digital de voltaje y corriente.
Mejoras de la versión 2
La nueva versión incorpora protección contra cortocircuito y sobrecarga, una distribución de componentes orientada a mejorar la disipación y un diseño de PCB con pads y pistas reforzados.
Regulación y límites
La ficha indica una salida ajustable de 1.25 a 37 VCC, limitada por el voltaje de alimentación, y una corriente máxima de 1.1 A. El rango completo no está garantizado con cualquier entrada: también intervienen la carga y la disipación. La entrada indicada es un transformador de hasta 24 VCA.
Protección de salida

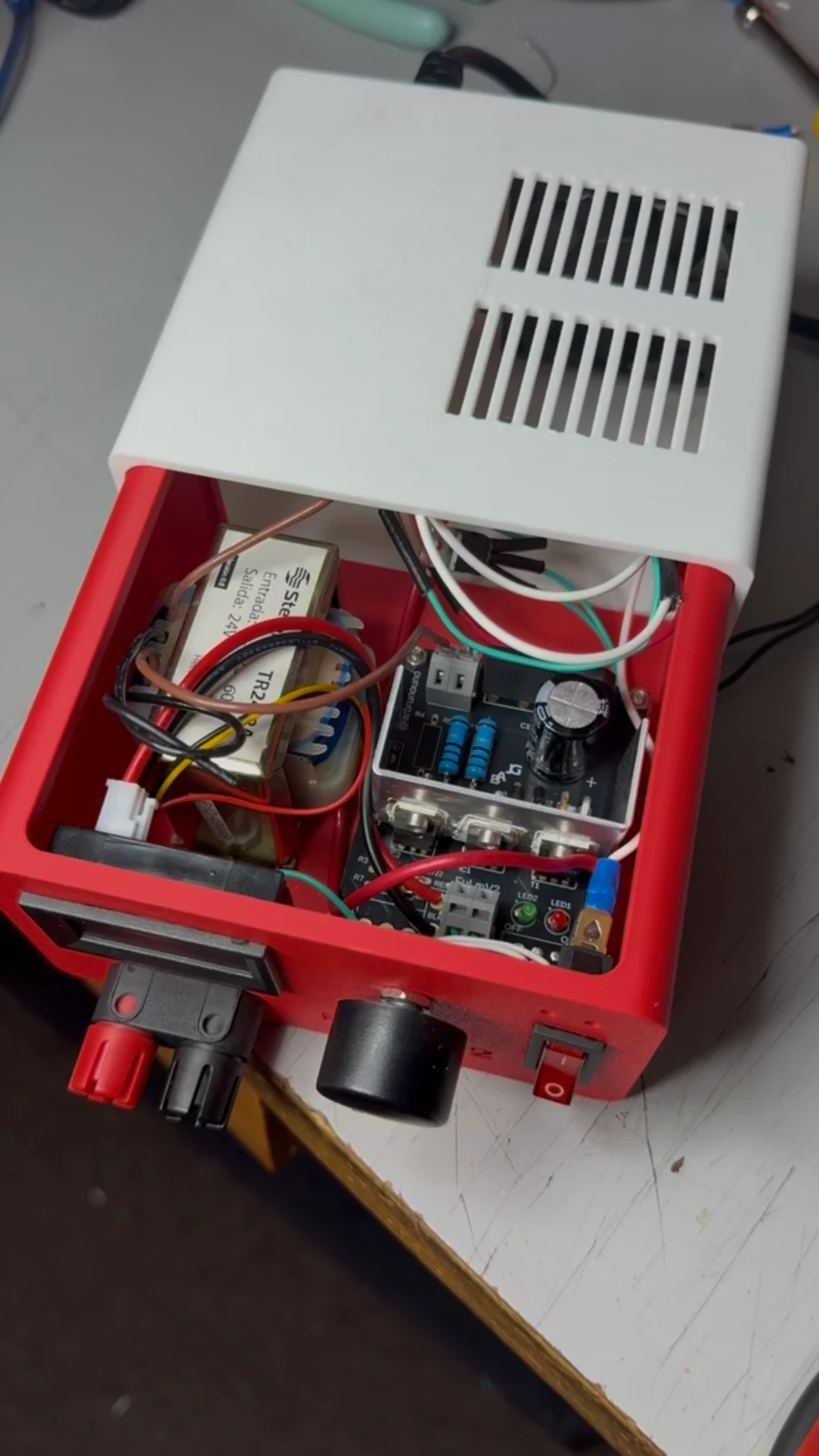

Ante una sobrecarga o un cortocircuito, el circuito limita la corriente, reduce el voltaje de salida y activa el LED rojo de falla. El montaje requiere disipadores adecuados y verificación de la salida antes de conectar otros circuitos.
Un proyecto educativo

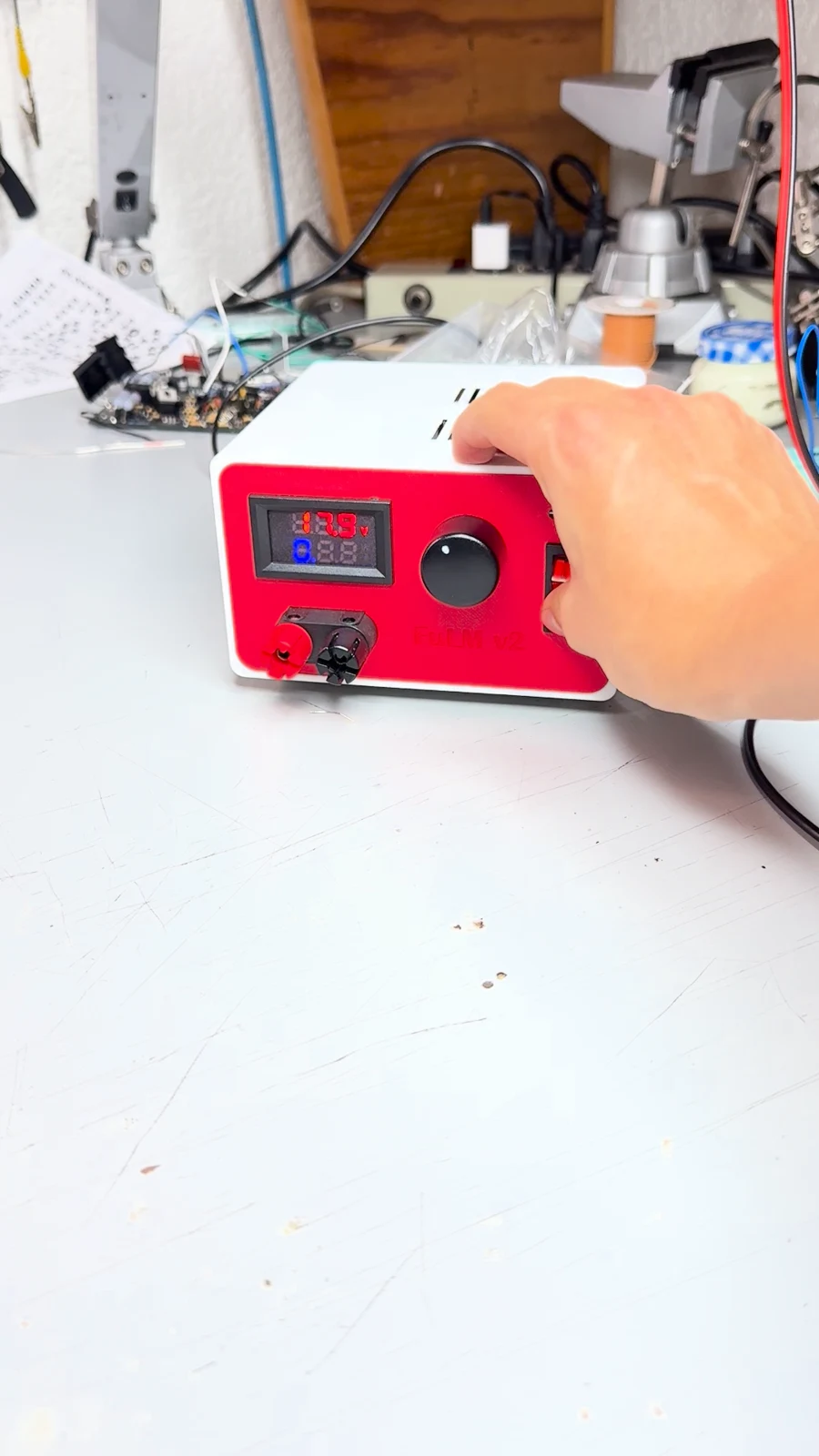

FuLM está pensado para aprendizaje y experimentación con cargas moderadas. El desarrollo combina diseño electrónico, integración del gabinete y pruebas sobre la mesa.
Demostración
Documentación y archivos en Patreon
Galería del proyecto
En pocas palabras
- Regulación de voltaje mediante potenciómetro.
- Protección contra cortocircuito y sobrecarga.
- Gabinete con indicador de voltaje y corriente.
